270k LNG Tank 개구부 검토
프로젝트 사례
1. 개요
수행시기 : 2021년
탱크 종류 : 270,000 m3 Full Containment LNG storage Tank
2. 목적
3차원 쉘 모델 사용
임시 개구부 주변 응력 검토를 통한 설계검토
3. 착안사항
(1) 해석 모델

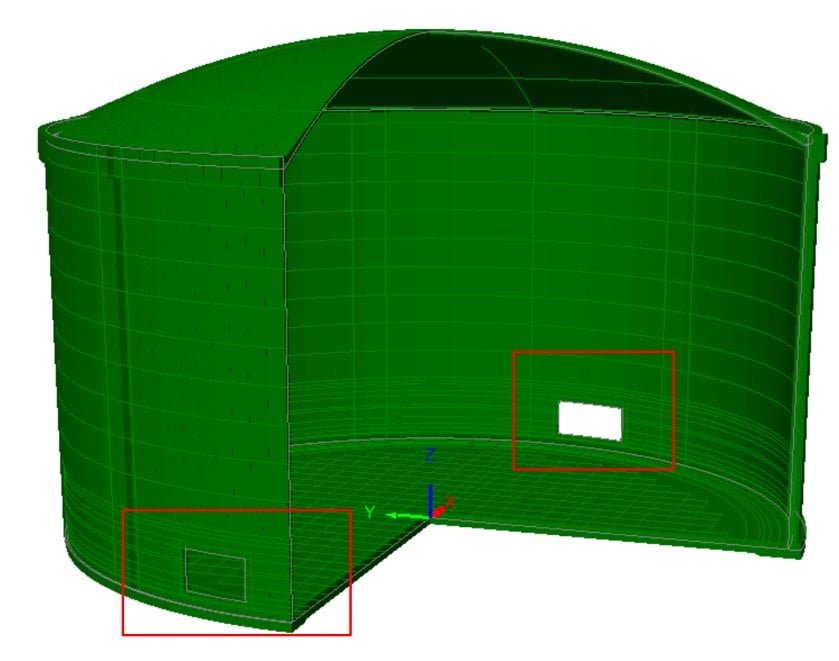

시공단계별 해석으로 개구부를 포함하는 3차원 해석 모델을 구축하였습니다.
(2) 하중 및 하중 조합
개구부가 존치되는 시점에 작용하는 하중들을 포함하며, Prestressing은 개구부 인접부에는 도입되지 않은 시점이므로 그에 맞게 적용하였습니다.
ULS 하중조합 1.35DL + 1.05LL + 1.10P 에 대해 검토합니다.
DL: dead loads, including:
Self weight of the concrete tank.
Weight of steel tank and suspended deck.
Weight of steel liners.
Weight of steel structures on the roof.
Weight of insulation (excludes perlite lateral pressures).
LL: live loading on the roof.
P: horizontal and vertical prestressing while opening is present, including short term losses.

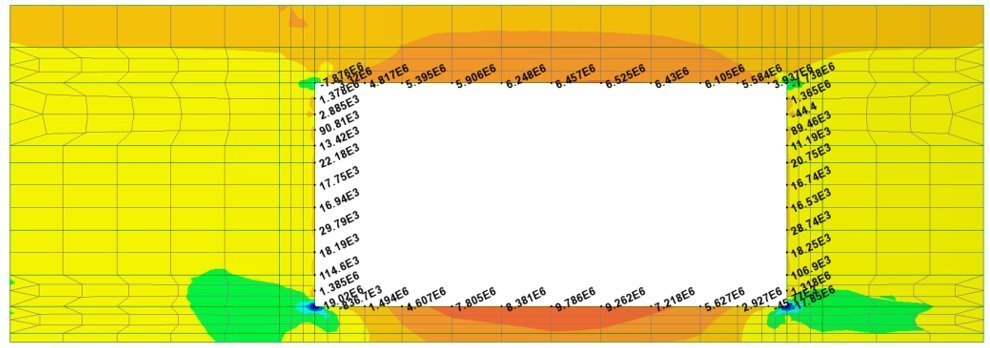

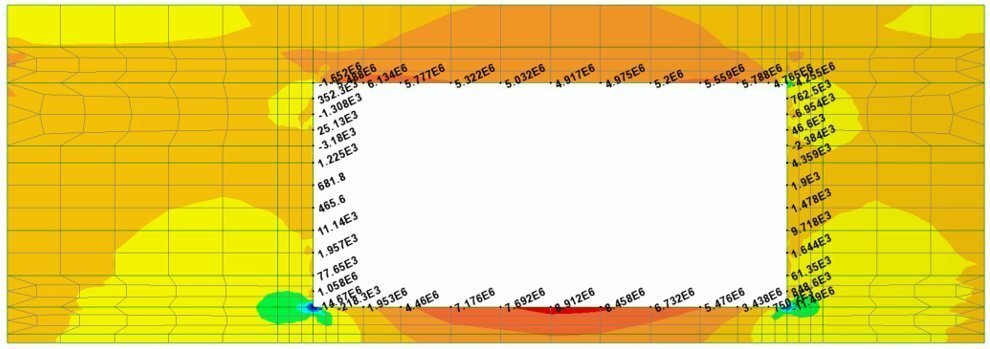

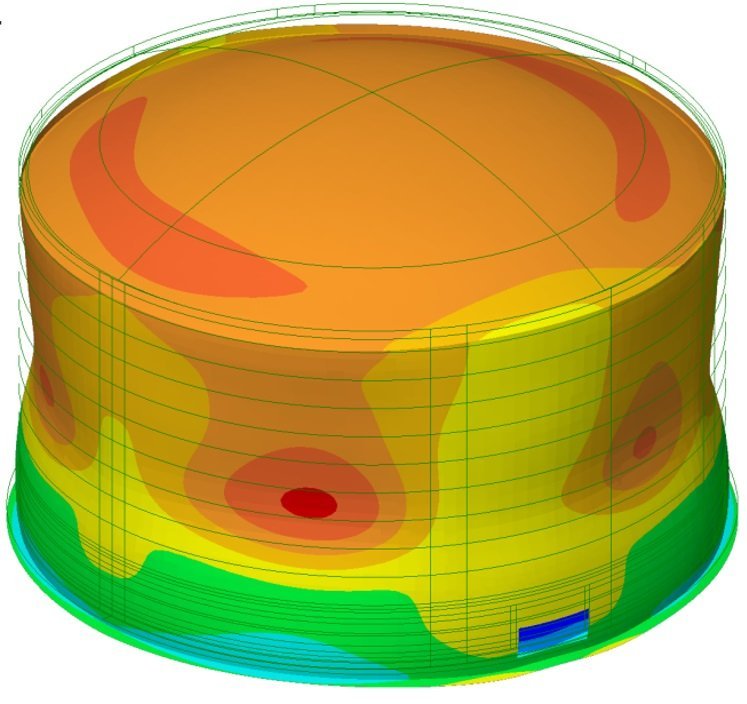

4. 해석 결과 예시
5. 검토 내용

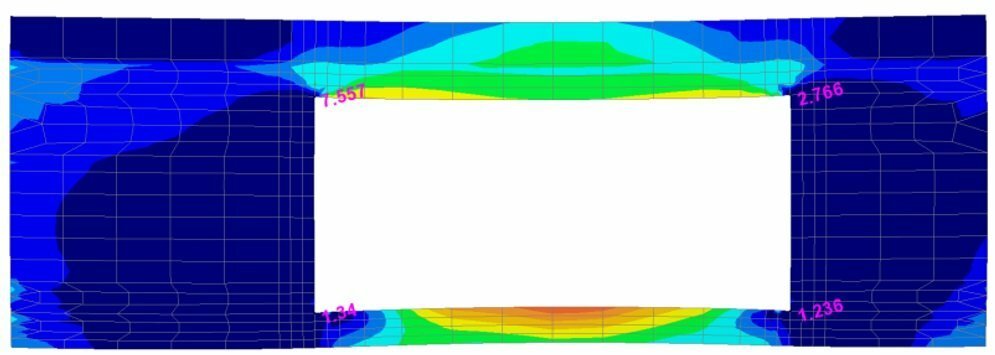

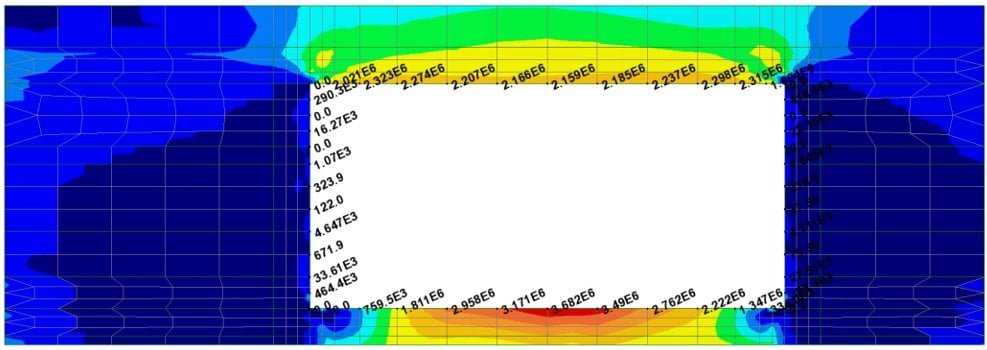

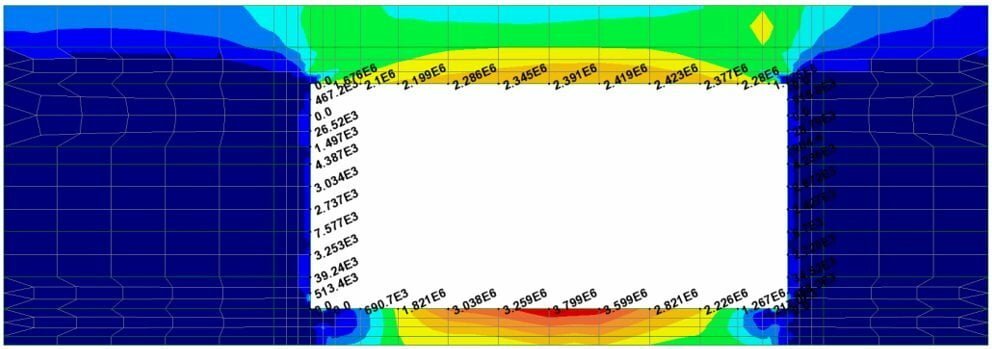

(1) 콘크리트 응력에 따른 철근량 검토
콘크리트 응력으로부터 철근에 발생하는 인장응력을 계산하여 각 방향별 철근량을 검토합니다.

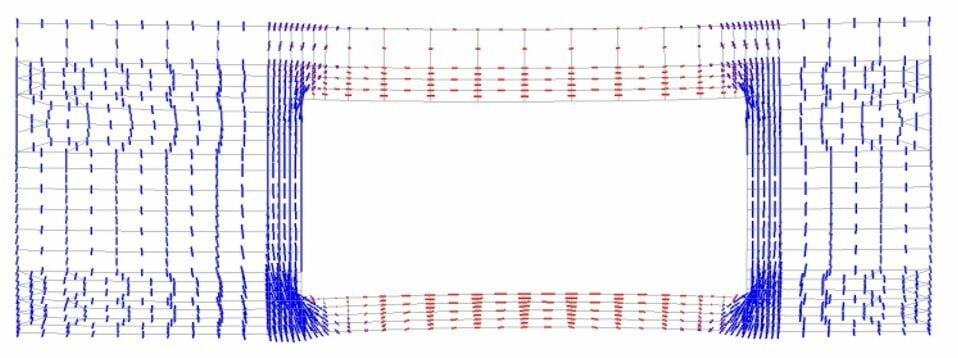

(2) Clark-Nielsen Force 에 따른 철근량 검토
Clark-Nielsen Force (철근위치에서 축력, 휨, 비틀림 등의 조합을 포함하는 면내 단면력) 을 계산하여 철근량 검토합니다.
