온도에 따른 재료특성 변화
LUSAS 활용

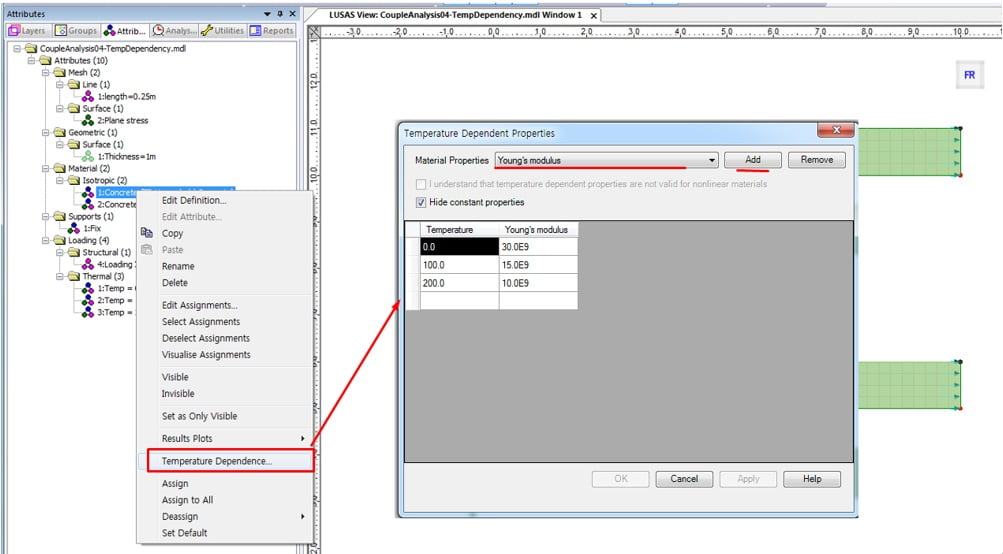

1. 재료특성 수정
Material 데이터에 연결된 팝업 메뉴중 Temperature Dependence… 를 선택하여, 온도와 그 온도에서의 재료특성을 지정합니다. 해석 시점에서의 온도가 지정한 온도들 사이에 해당하는 경우, 보간하여 적용합니다. (예를 들어, 0도, 20도 에 대해 정의하였고 해석 시점에서 재료의 온도가 10도라면, 0도와 20도에 해당하는 재료특성값을 보간하여 적용)

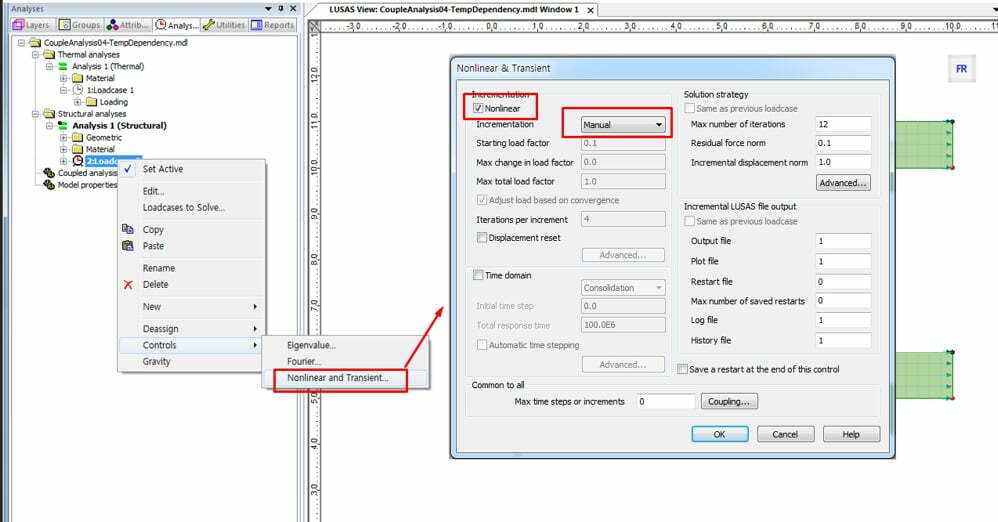

2. Nonlinear Control 추가
재료특성이 해석 결과에 따라 변화하는 것이므로, 비선형 해석 관련 설정을 추가합니다.
이상으로 온도에 따라 달라지는 재료특성이 해석 모델에 반영되었습니다.
