해석 및 설계
지난 20여년간의 실무 경험을 바탕으로 LNG 저장탱크와 관련한 해석과 설계 서비스를 제공합니다.
구조해석 프로그램 LUSAS LNG System 을 기본으로 사용하며, 정해석, 열해석, 동해석, 비선형해석, 수화열 해석 등 LNG 저장탱크의 설계에 필요한 모든 종류의 해석에 다양한 경험을 가지고 있으며, EN, ACI, ASCE 등에 따른 설계 검토를 수행합니다.
컨설팅 예시

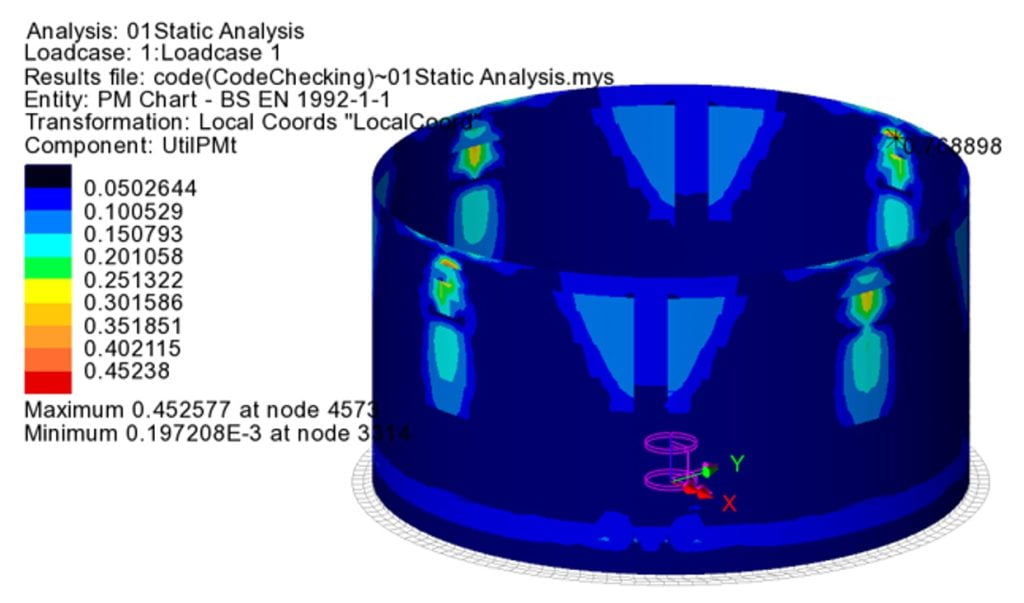

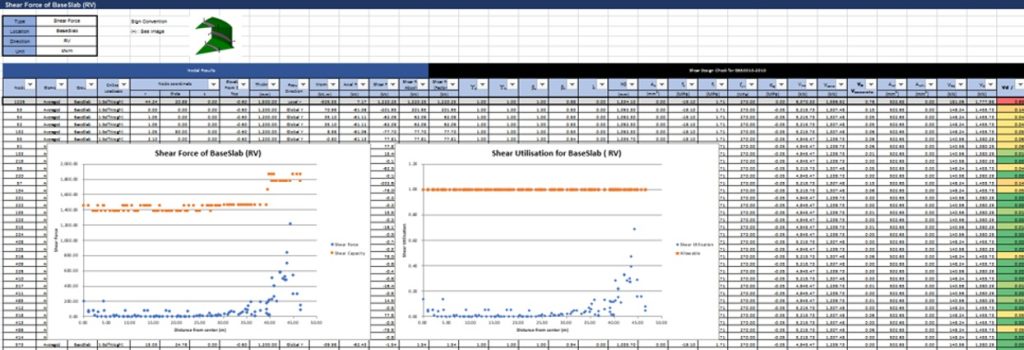

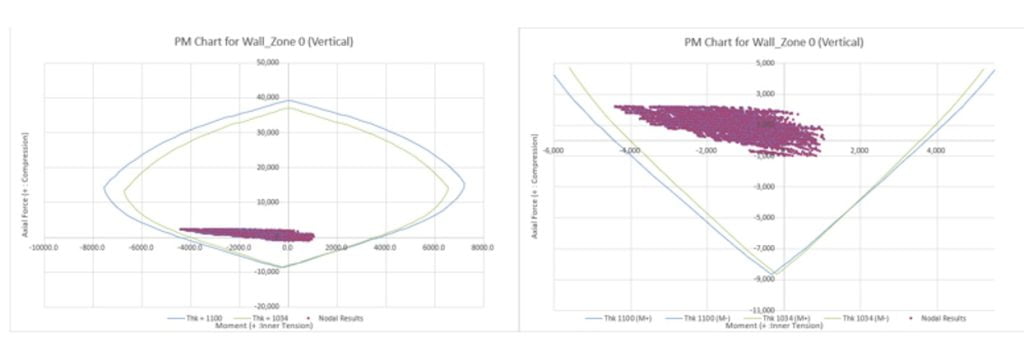

1. 설계검토 (Design Checks)
설계하중조합에 대한 설계검토를 수행합니다.

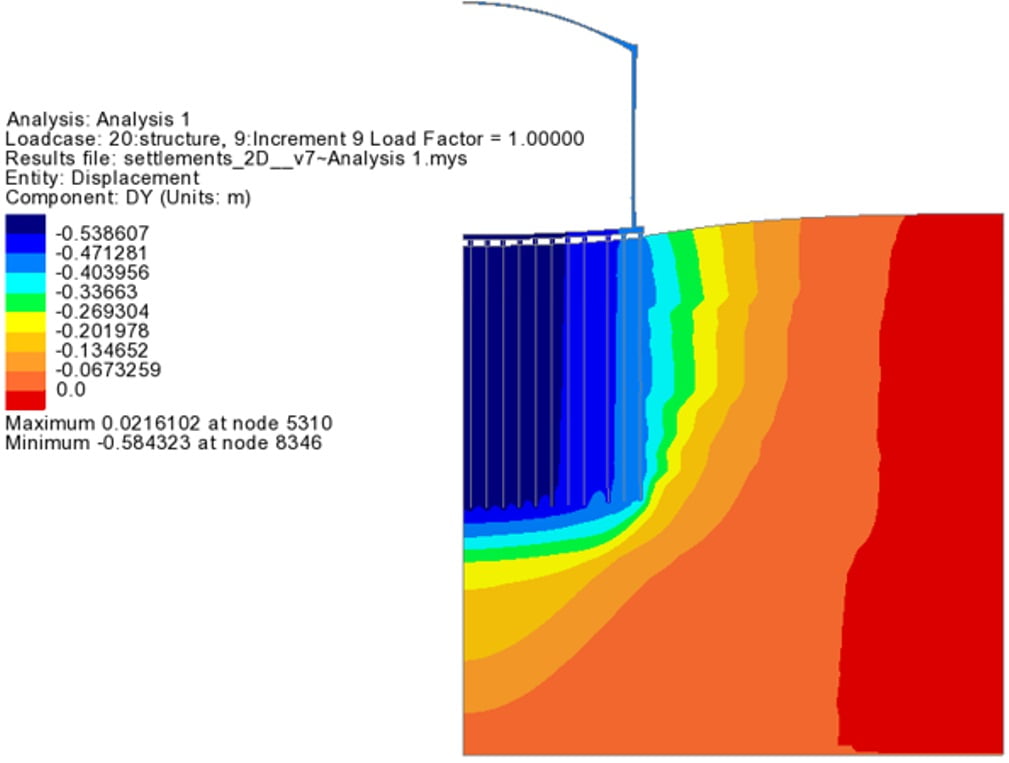

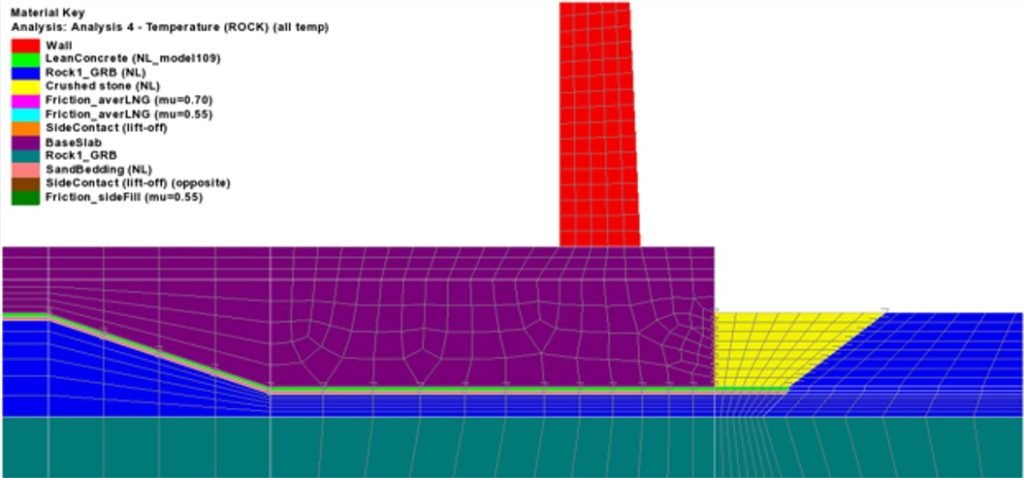

2. 지반해석 (Foundation settlement analysis)
지반을 각 지층별 비선형 재료모델을 사용하여 모델링한 후 침하량을 분석함으로써, 지반-구조 상호작용을 고려한 지반해석 모델을 구성하고, 시험결과와의 비교 및 보정을 수행하며, 해석 결과로부터 기초설계 검토 자료와 및 상세해석에 필요한 경계조건을 도출합니다.

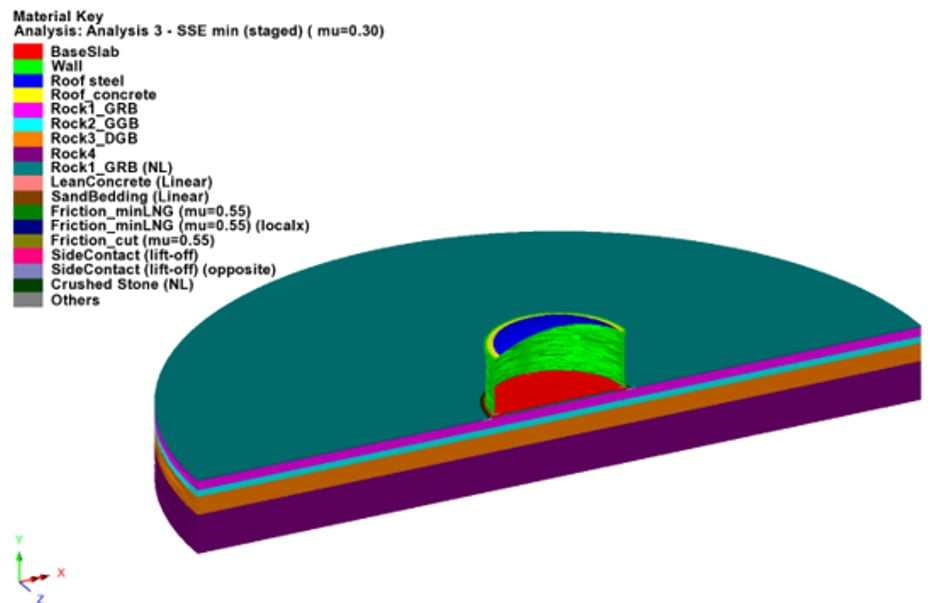

직접 기초의 경우, 지진에 따른 슬라이딩 검토를 3차원 솔리드 모델을 사용하고, 마찰저항 및 슬라이딩을 표현하는 비선형 경계조건을 적용하여, 슬라이딩 검토를 수행하기도 합니다.

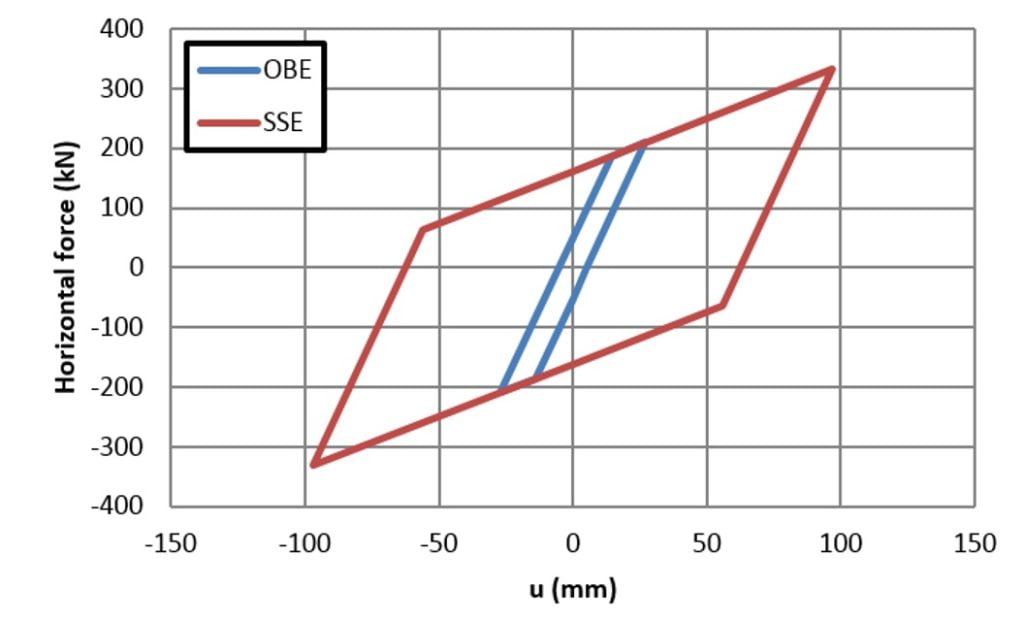

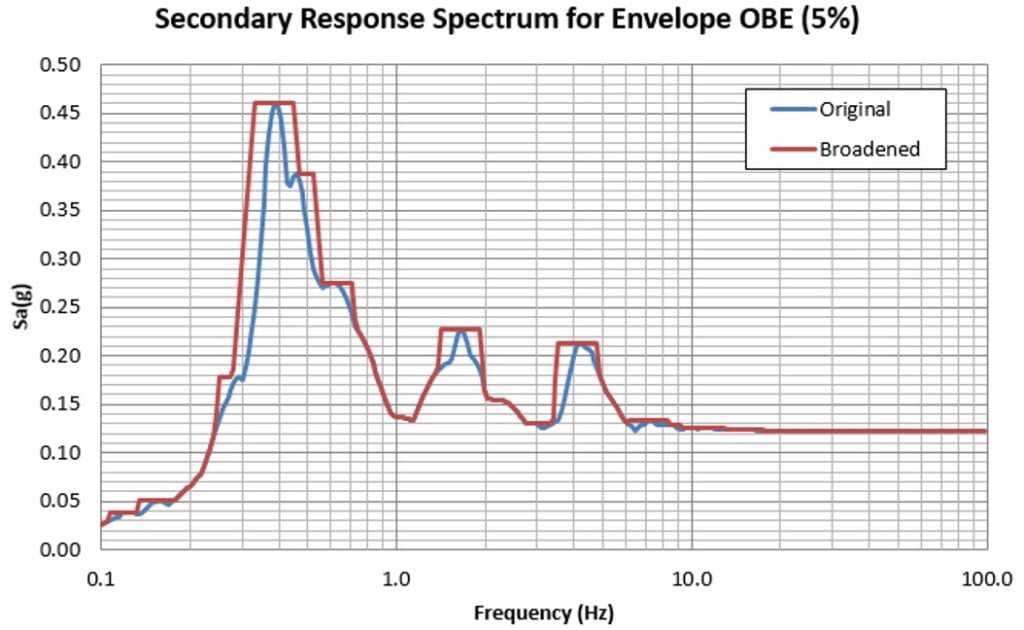

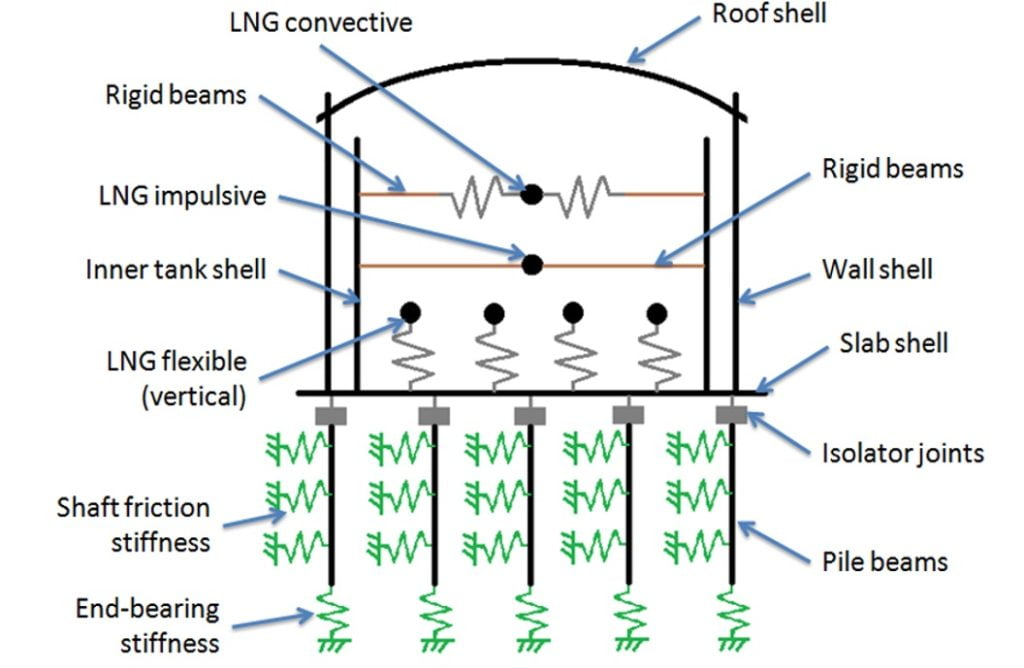

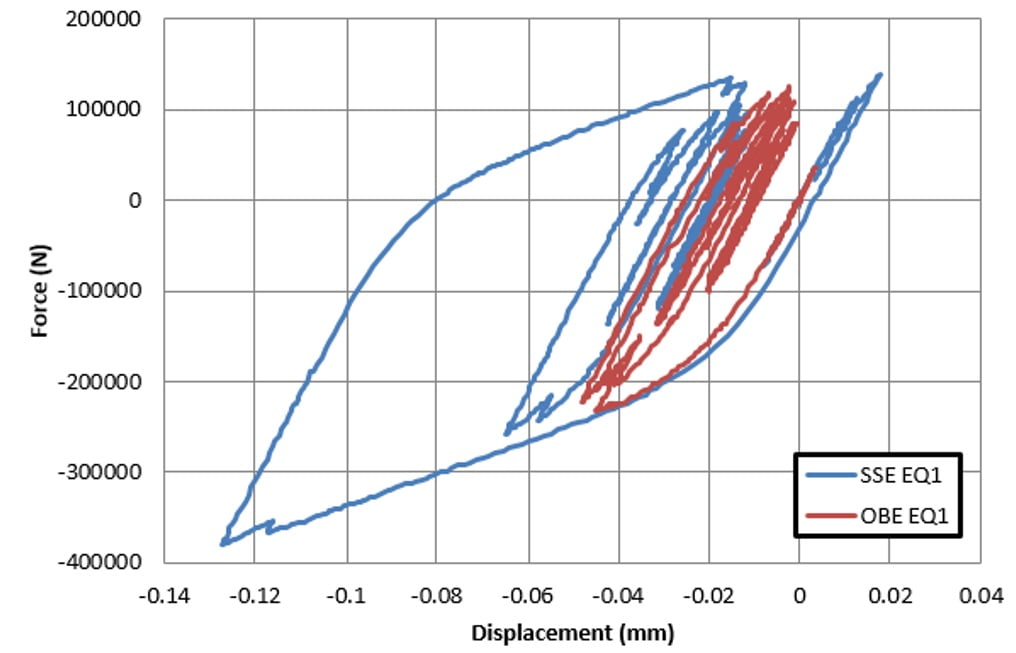

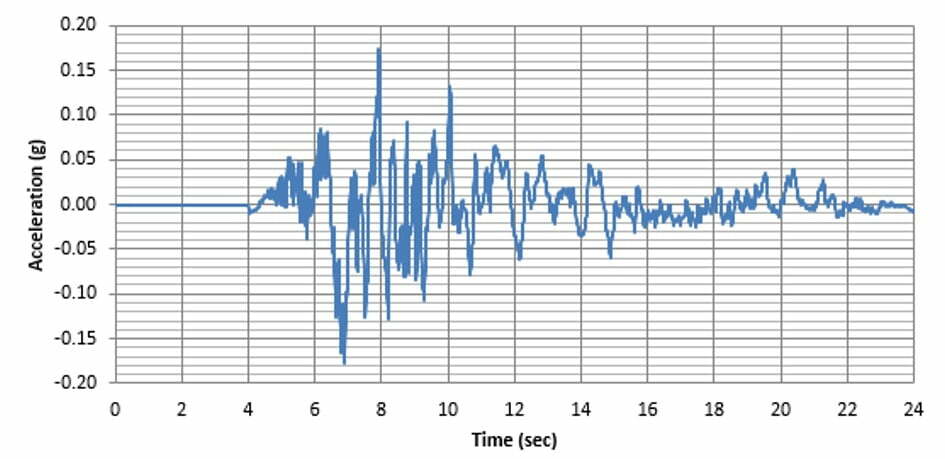

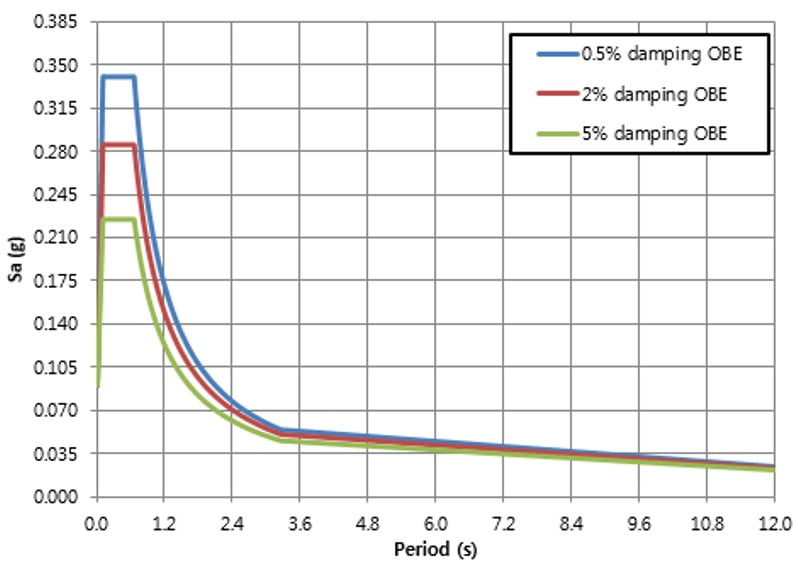

3. 지진해석 (Seismic Analysis)
유체-구조-지반 상호작용 (FSSI, Fluid-Soil-Structure Interaction) 을 고려하는 지진해석을 통해 탱크 설계 하중조합에 사용하기 위한 단면력을 추출합니다.

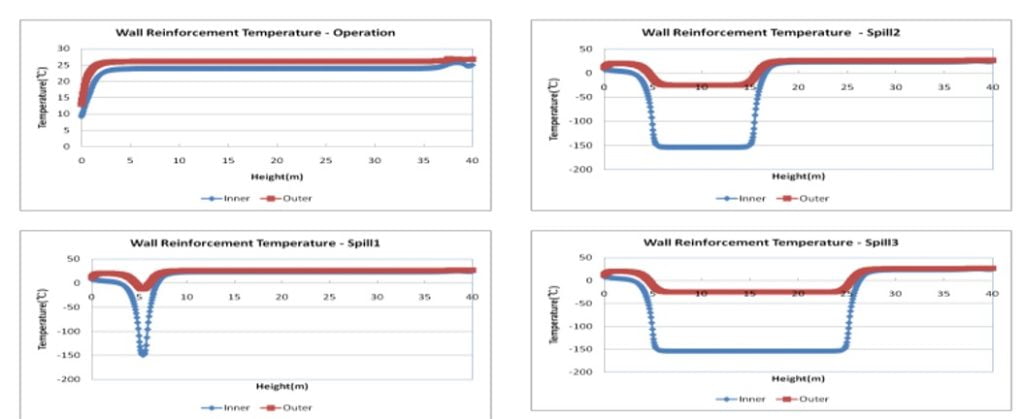

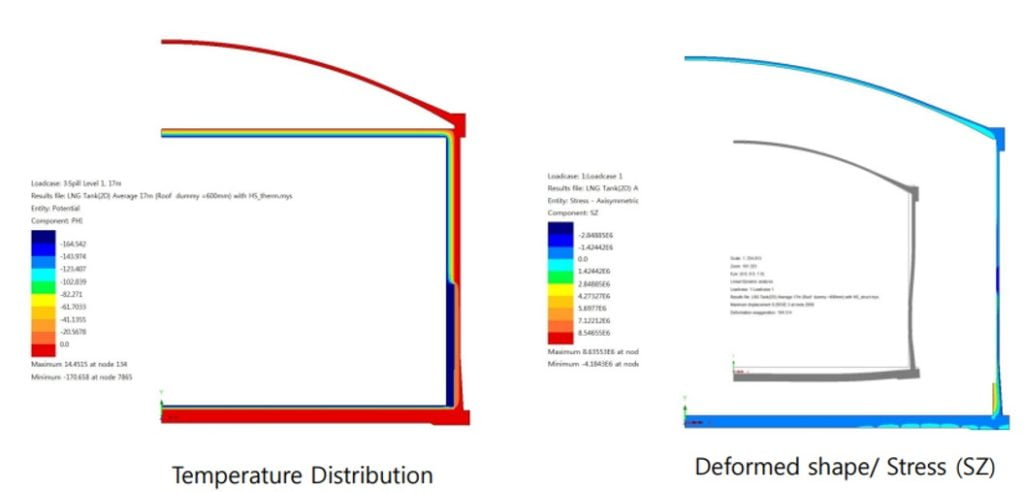

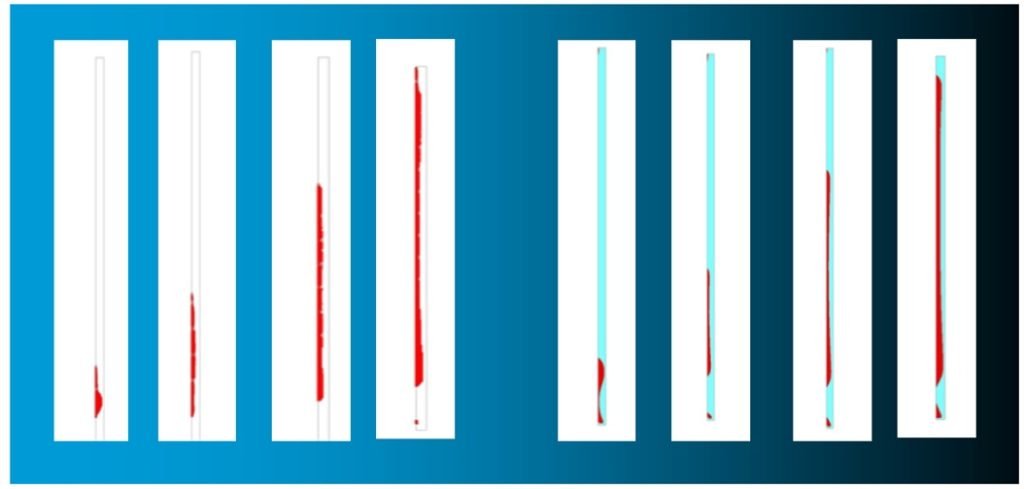

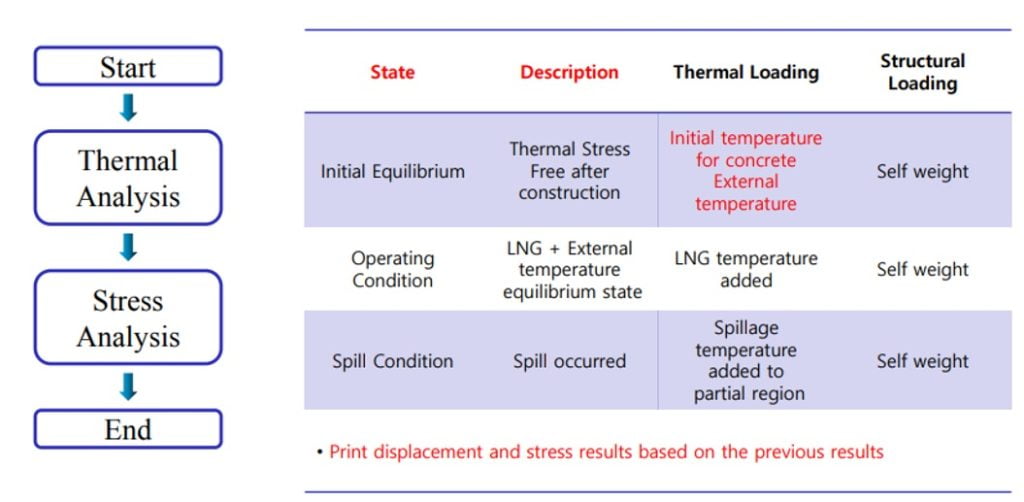

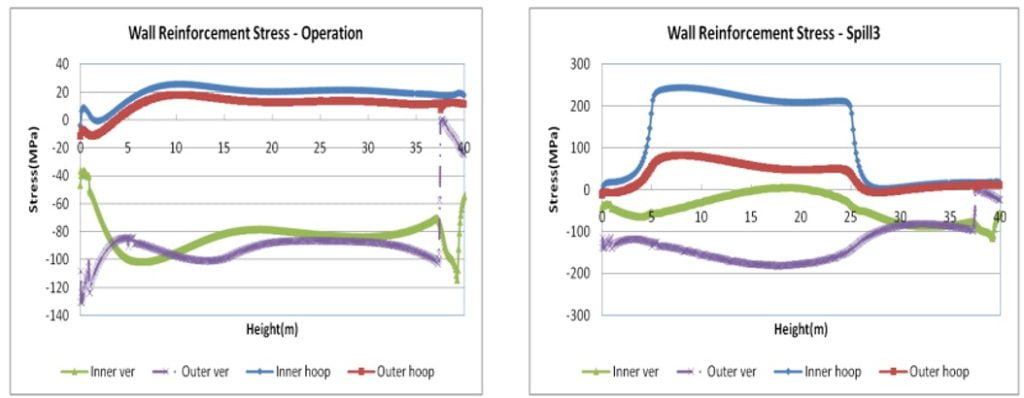

4. 유출해석 (Spillage Analysis)
내조에 저장된 저온의 LNG 유체가 유출되는 경우를 가정하여 외조 벽면에서의 온도 충격에 대한 안정성을 검토하는 것으로 열해석을 수행하고, 열해석의 결과를 입력값으로 하는 구조해석을 수행함으로써, 구조적 안정성과 외조의 액밀성 (Liquid tightness)을 검토합니다.
5. 여진해석 (AfterShock)
유출상황에서 지진이 가해질 때를 가정하는 것으로, 지진해석과 유출해석을 하나의 비선형 해석 모델에서 수행합니다.

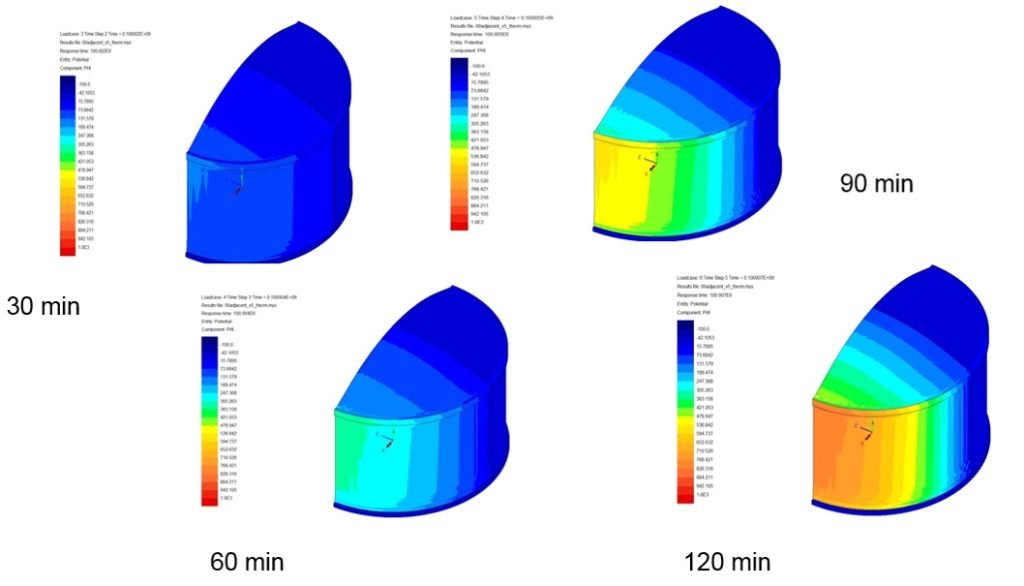

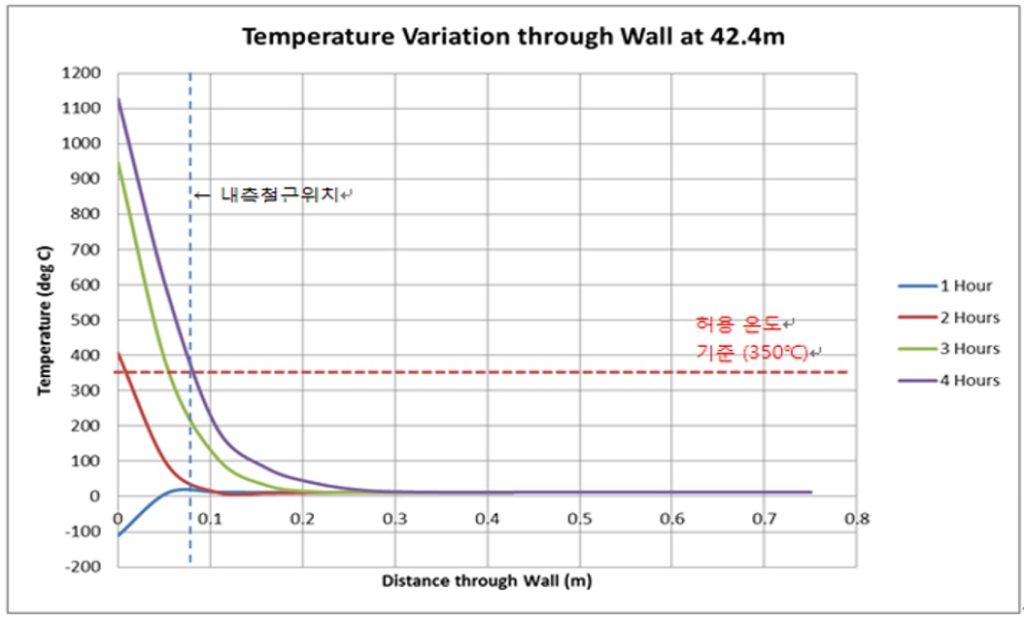

6. 화재해석 (Fire Analysis)
여러 화재상황을 가정하여 안정성 검토를 수행합니다. 열해석을 수행한 후, 열해석 결과를 입력으로 하는 구조해석으로부터 구조 안정성을 평가합니다.
