[AT 해석 종류:] 열 해석

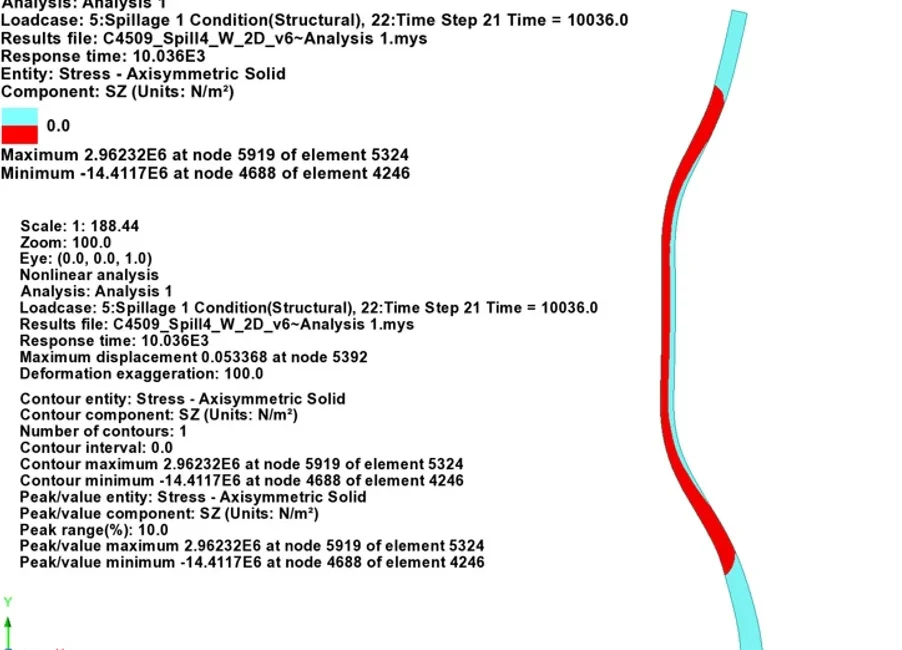

유출해석은 유출 시 벽체의 액밀성을 엄밀히 검토하기 위해 철근 배근을 포함하는 3차원 솔리드 모델을 사용하여 수행하지만, 철근 배근 또는 프리스트레스 량을 결정하는 과정에는 해석/검토/수정에 소요되는 시간과 노력을 고려할 때, 2차원 축대칭 모델을 사용하는 것이 유용할 수 있습니다.

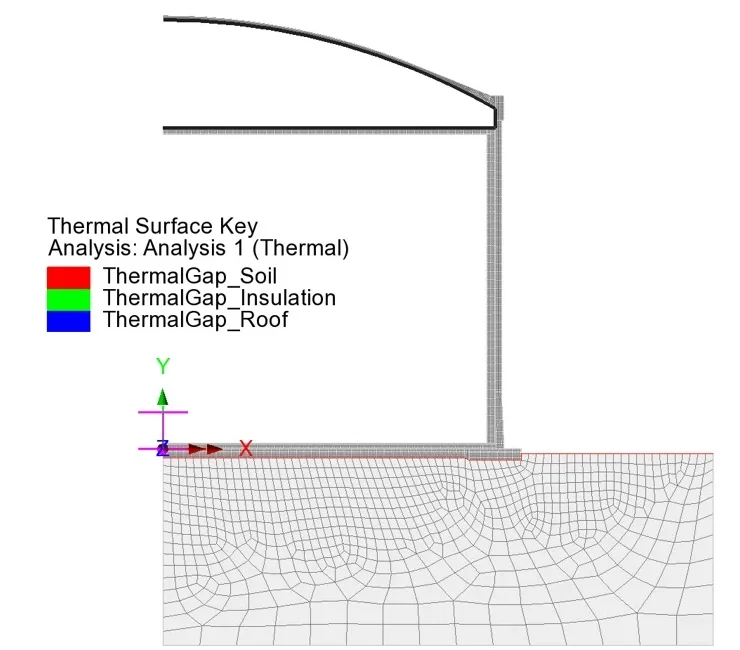

‘Thermal Gap’ 은 지붕 단열재와 지붕, 벽체와 벽체 단열재, 바닥판과 지반 사이에 적용되며, 속성값은 사용자의 입력 없이 임의의 값으로 지정됩니다. 속성 정의에 사용되는 인수 값들은 시간이력해석을 하는 경우에는 시간에 따라 전달되는 열에너지의 양에 영향을 미치므로 신경을 써야 하나, 주변의 열에너지에 의한 온도평형 상태에서의 온도분포를 확인하고자 하는 정적 열해석의 경우 콘크리트...

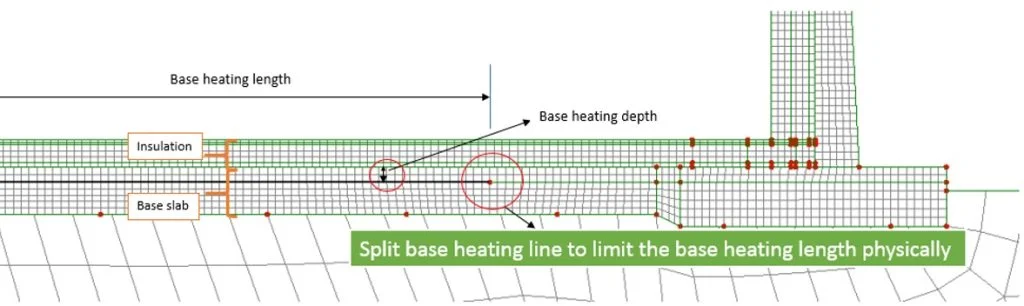

Base heating 은 탱크가 저장하고 있는 유체가 초저온일 때 이 온도가 지반에 전달되어 Frozen heaving 이 발생하는 것을 예방하기 위해 운용하며, 열해석에서 Base Heating 은 LUSAS Prescribed Temperature 하중으로 정의되며, 아래 그림과 같이 하중이 재하 될 대상 Line 을 지정하여 적용합니다

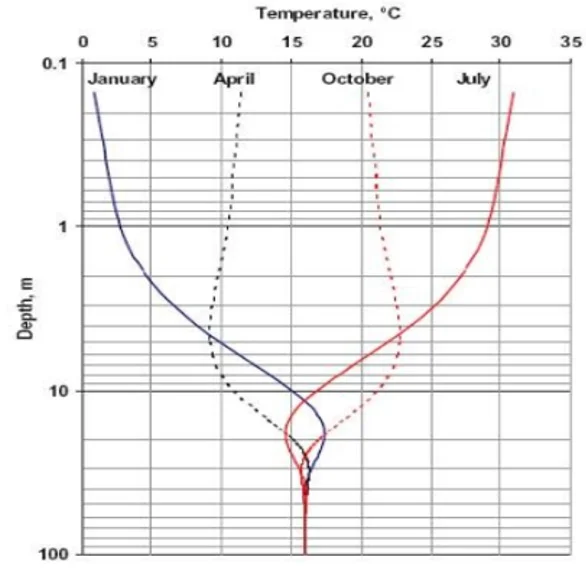

열해석 모델에서는 이를 반영하여, 지반 온도가 더 이상 변하지 않는 깊이 까지를 모델링 대상으로 하고 있으며, 이 값은 지역에 따라 달라질 수 있으므로 사용자가 ‘Tank Definition’ 에서 입력하도록 하였습니다.
